Slimdrive EMD-F/R-IS * Elektromekaniskt slagdörrsautomatiksystem för brand- och rökskyddsdörrar med två dörrblad samt integrerad koordinator och integrerad rökbrytare
- Steglöst justerbar stängningskraft på EN 4-6
- Integrerad rökdetektor vars signal stänger dörren automatiskt vid brand
- Öppnings- och stängningsfarten kan anpassas individuellt
- Mekaniskt tillslag i strömlöst läge och elektriskt tillslag i normal drift, som accelererar dörren strax före stängt läge
- Mekanisk och elektrisk integrerad koordinator håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängt
- Low-energy-funktion öppnar och stänger dörren med minskad hastighet och uppfyller därmed högsta säkerhetskrav
- Hinderavkänning känner av hinder genom beröring och stoppar öppnings- eller stängningsrörelsen
- Automatisk reversering känner av hinder så att dörren åker tillbaka till öppet läge
- Push & Go-funktion aktiverar drivningsautomatiken vid lätt manuellt tryck på dörrbladet

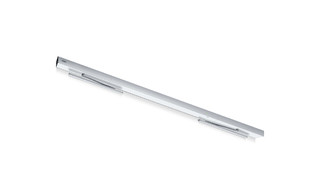

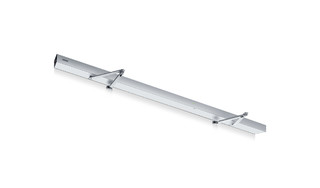

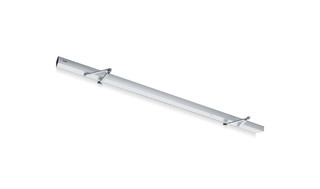

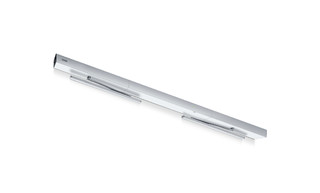

- Drivenheten kan användas med glidskena eller standardarm
- Servofunktion för motorstöd vid manuell öppning av dörren
- Fri parametersättning för in- och utgångar för olika funktioner
- Kan kopplas ihop och integreras i fastighetsautomationen med hjälp av den öppna standarden BACnet
Användningsområden
- Brand- och rökskyddsdörrar
- Uppställningssystem med integrerad uppställning - landspecifika krav måste beaktas
- Höger- och vänsterhängda anslagsdörrar med två dörrblad
- Anslagsdörrar med upp till 2800 mm gångjärnsavstånd, 1400 mm dörrbredd eller 230 kg vikt
- Inner- och ytterdörrar med hög passagefrekvens
- Karmmontage gångjärns- och anslagssida
Produktspecifikationer
Slimdrive EMD-F/R-IS | |
Dörrbladsvikt (max.) enkeldörr | 230 kg |
Gångjärnsmått (min./max.) dubbeldörr standardarm | 1500 mm - 2800 mm |
Gångjärnsmått (min./max.) dubbeldörr glidskena | 1700 mm - 2500 mm |
Dörrbredd (min./max.) | 850 mm - 1400 mm |
Nischdjup (max.) | 300 mm |
Dörröverslag (max.) | 50 mm |
Typ av automatik | Elektromekanisk |
Öppningsvinkel (max) | 130 ° |
Vänsterhängd dörr | Ja |
Högerhängd dörr | Ja |
Karmmontage anslagssida med standardarm | Ja |
Karmmontage anslagssida med glidskena | Ja |
Karmmontage gångjärnssida med glidskena | Ja |
Mekaniskt tillslag | Ja |
Elektriskt tillslag | Ja |
Elektrisk integrerad koordinator | Ja |
Mekanisk styrning av stängningssekvens | Ja |
Nätfrånkopplare | Huvudbrytare i automatiken |
Aktiveringsfördröjning (max.) | 20 s |
Driftspänning | 230 V |
Märkeffekt | 230 W |
Strömförsörjning för externa förbrukare (24 V DC) | 1000 mA |
Driftstemperatur | -15 - 50 °C |
Luftfuktighet ej kondenserande (max.) | 95 % |
Skyddsklass | IP20 |
Driftssätt | Automatik, Kontinuerligt öppen, Natt, Av, Butiksstängning |
Automatisk funktion | Ja |
Funktion Low-Energy | Ja |
Hinderavkänning | Ja |
Automatisk reversering | Ja |
Push & Go | inställbar |
Användning | Programomkopplare inbyggd i drivenheten, Displayprogramomkopplare DPS, Programomkopplare mekanisk programomkopplare |
Parametersättning | Serviceterminal ST 220, Displayprogramomkopplare DPS, GEZEconnects (PC + Bluetooth) |
Uppfyllande av standard | DIN 18263-4, DIN 18650, EN 1158, EN 16005 |
Godkännanden | Allmänt bygglov från DIBt som uppställningssystem |
Lämplighet brandklassade dörrar | Ja |
Integrerad rökdetektor | Ja |
